ABB定位器

PositionMaster EDP300电气动定位器

结构紧凑、性能优异、灵活机动

高空气容量

诊断能力

耐过压

坚固耐用，极强环境适应性

易于操作

防爆证书

— ATEX

— IECEx

— FM / CSA

— GOST

用于 SIL2 安全回路

延伸诊断

简要说明

PositionMaster EDP300 是一种可以通过电子方式进行配置的定

位仪，带通信功能，设计安装于气动线性或部分旋转执行器。

其设计小巧紧凑，采用模块化结构，具备卓越性价比。

本设备能全自动地确定各种控制参数，并可根据最终控制元素

进行调节，极为省时且控制性能优越。

气动装置

一个带后续气动放大器的 I/P 模块，用于控制气动执行器。历经

验证的 I/P 模块按比例将 CPU 输出的永久设置点电信号转换为

气动信号，用于调节 3 路 3 通阀。

用于加压或减压执行器的气流将被持续调节，因此，可获得杰

出的控制效果。达到设置点时， 3 路 3 通阀的中心位置关闭，

以最大程度减少耗气量。

提供有四种不同型式的气动装置：对于单作用或双作用执行器

，每种型式均具有“自动防故障”或“故障持位”功能。

“自动防故障”功能

出现供电故障时，定位仪输出 1 减压，气动执行器的回位弹簧

将阀门移至已定义的安全位置。 如果是双作用执行器，还会对

第二输出 2 进行加压。

“故障持位”功能

出现供电故障时，定位仪输出 1（和 2，如果适用）关闭，气动

执行器使阀停止（ “持位”）在当前位置。如果压缩空气出现供电

故障，定位仪就给执行器减压。

操作

本定位仪具有内置的 LCD 指示器，带多行 LCD 显示，以及用

于调试、配置和监控实时操作的 4 个按钮。

另外，也可通过所提供的通信界面使用适当的 DTM/EDD。

通信

本定位仪支持 HART5 和 HART7 通信。

输入 / 输出

除了模拟位置设置点输入外，本定位仪还配备了数字输入功能

，可用于启动设备中的各项控制系统功能。而利用数字输出功

能则可输出汇集的报警或故障信息。

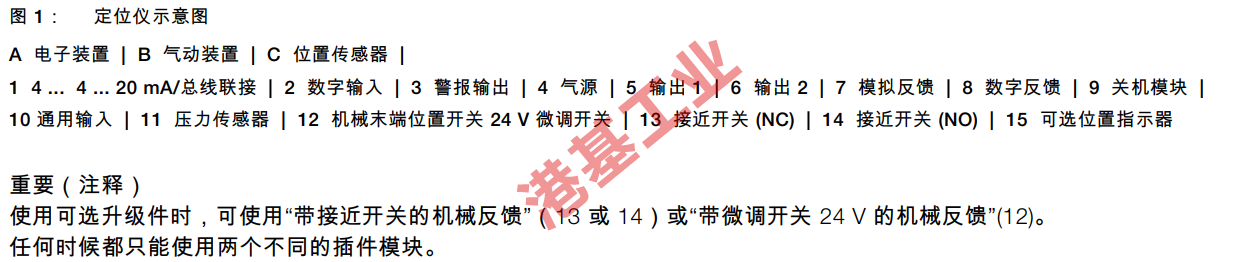

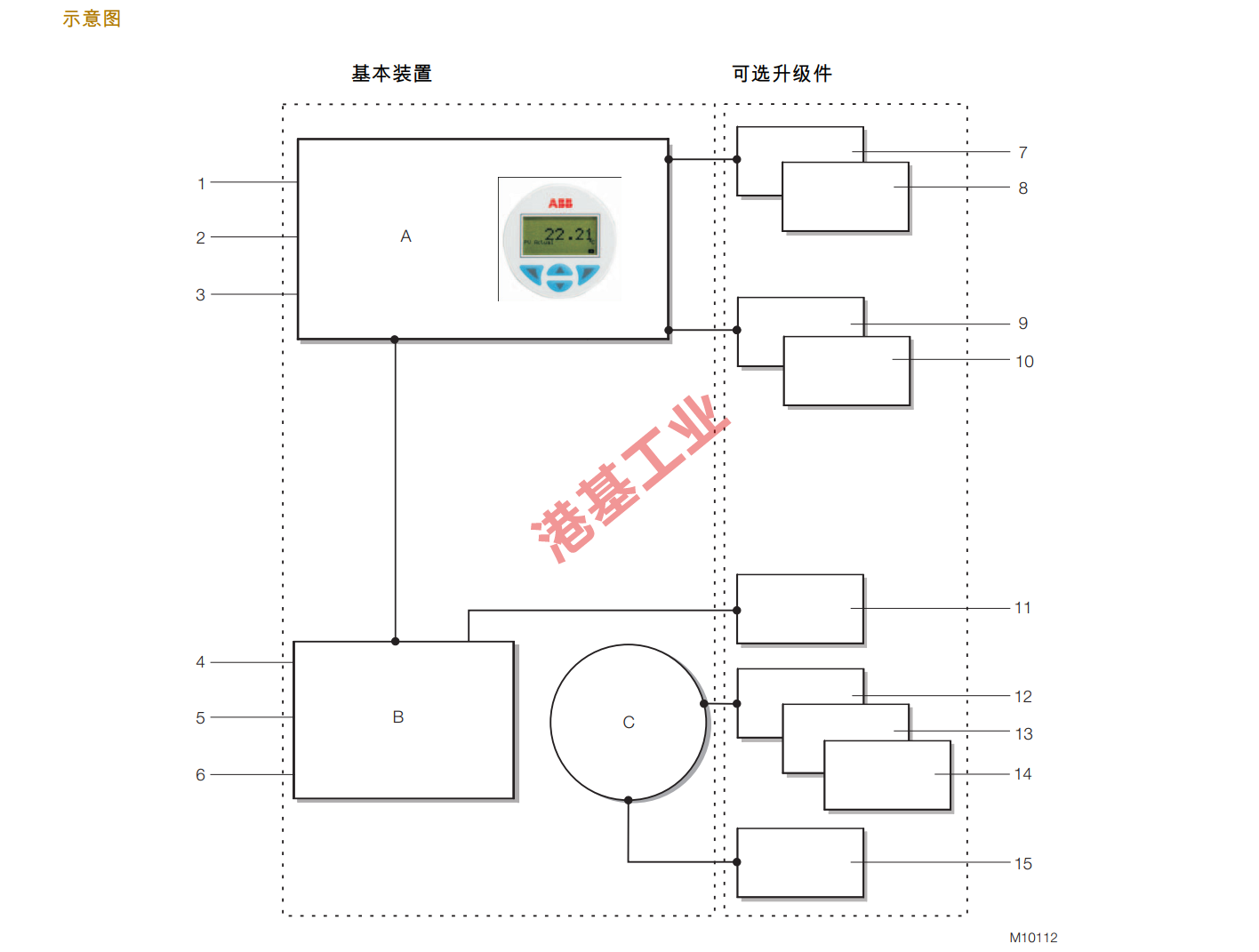

模块设计

在任何时候，均可通过改装可选设备来增强基本型号。

可安装用于模拟和数字反馈的可选模块、紧急关机模块和用于

阀门诊断的压力传感器。

通用模拟输入模块也可安装于任何可提供 4 … 20 mA 信号连接

的设备。

而且，还可提供机械位置指示器、接近开关或 24 V 微调开关，

用于独立于母版功能指示位置。

诊断

本定位仪有三个可选的压力传感器，用于可靠诊断阀门、气动

驱动装置以及定位仪本身。
