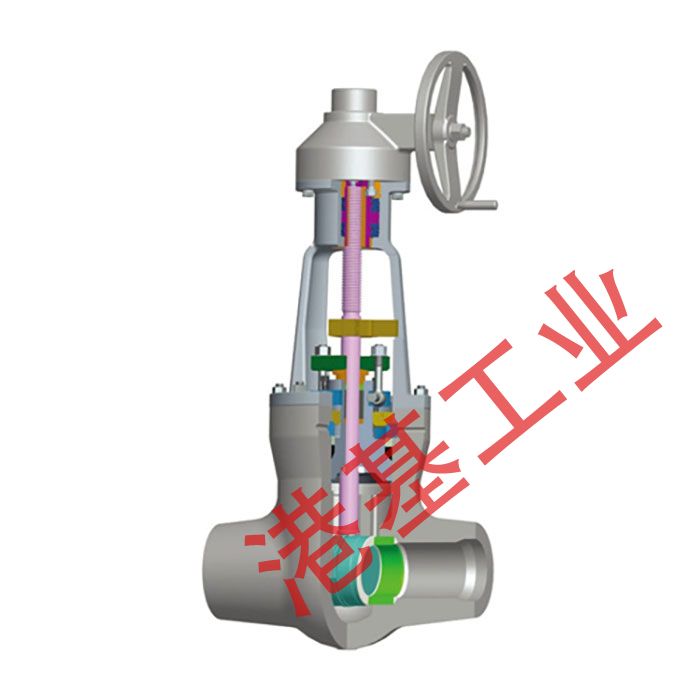

Z962Y-200

物料号：DZZF 001

系列：双闸板闸阀

品牌：哈电集团哈尔滨电站阀门有限公司

口径：DN50-DN900

压力：PN16~PN420

材质：WCB /WC6 /CF8/CF8M/CF3M

用途：安装在火电机组的水、汽管道上，作为启闭装置用。

公称尺寸：DN50～DN900、NPS2～NPS36

压力等级：PN16~PN420、P₅₄100V～P₆₀300V、Class150～Class4500Spl

执行标准：NB/T47044、ASME B16.34

结构形式：弹性单闸板、楔式双闸板、平行双闸板

驱动方式：手动、电动、气动等

连接方式：法兰、 焊接

阀体材料：碳钢、合金钢、不锈钢

一.   用途

安装在水、汽管道上作为启、闭装置用。阀门在使用时，应全开或全关，不能做调节阀使用。

二.   结构特点：

1.     采用压力自紧式密封结构或中法兰结构，密封副为双闸板形式，两端和管道连接为焊接连接或法兰连接两种形式。

2.     双闸板闸阀关闭机构主要采用能够调心的楔式闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。

3.     阀座镶焊在阀体上，其密封面和阀瓣密封面均采用钴基硬质合金喷焊或堆焊而成，密封面硬度高、耐磨、抗擦伤，使用寿命长。

4.     阀杆材料为渗氮钢，渗氮后的阀杆表面硬度高、耐磨、抗擦伤、同时防腐蚀，使用寿命长。

5.     压力自紧式密封机构，利用介质压力压紧楔形密封圈来达到密封，介质压力越高，密封性越好。

6.     阀门的开启和关闭由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速器、转矩控制机构、现场操作机构、行程控制机构，手、电动切换机构。

7.     阀门的开、关均由行程控制机构调整，调整转矩限制机构，在行程机构失灵情况下，保护阀门。

8.     阀门可进行手、电动人工切换，手动时自动切断电源，手轮顺时针旋转为关闭阀门。控制台若配有闪光指示器，操作人员可随时了解阀门启闭情况。

9.     阀门可配各种电装。

三.   注意事项：

1.     安装阀门时必须垂直安装，阀杆向上，介质流向可从任何一侧进入。

2.     标有流向箭头的电动闸阀必须按箭头所指的方向进行安装。
